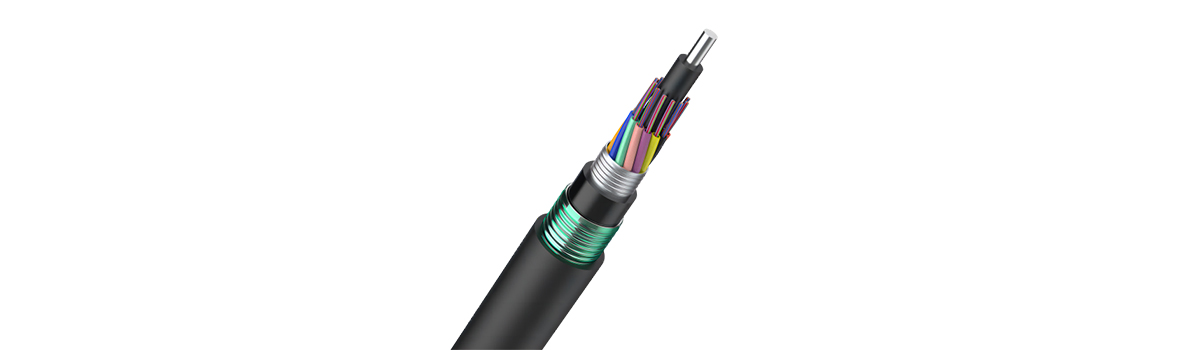

Cable de fibra óptica blindado GYTY53 GYFTA53 GYTA53 GYXTW GYXTW53

Cable de entierro directo blindado GYTY53:

En el cable GYTY53, las fibras monomodo/multimodo se colocan en tubos holgados, los cuales se rellenan con un compuesto de relleno que bloquea el agua. Los tubos y los rellenos se trenzan alrededor del elemento de refuerzo formando un núcleo circular. El cable se recubre con una funda de PE, que se rellena con el compuesto de relleno para protegerlo. Tras aplicar PSP sobre la funda interior, el cable se recubre con una funda exterior de PE.

Tipo de fibra: G652D; G655C; 657A1; 50/125; 62,5/125; OM3; OM4 como opción

Aplicación: Enterrado directo

Rango de temperatura:

Temperatura de almacenamiento: -40 ℃ a +70 ℃

Temperatura de funcionamiento: -40 ℃ a +70 ℃

Características

Excelente rendimiento mecánico y térmico

Se toman las siguientes medidas para garantizar la estanqueidad del cable:

Un solo cable de acero como elemento de refuerzo central

Compuesto de relleno especial impermeabilizante en el tubo holgado

Relleno 100 % del núcleo del cable, barrera de humedad APL y PSP

Cable de fibra óptica blindado GYFTA53:

El tubo holgado está hecho de plástico de alto módulo (PBT) y relleno internamente con un gel impermeable. Se enrolla alrededor de un elemento central de refuerzo de FRP, y el núcleo del cable se rellena con un compuesto de relleno. La cinta de aluminio corrugado se pliega y se extruye en polietileno (PE) para formar una funda interior, que posteriormente se enrolla longitudinalmente con hilos absorbentes de agua y expansivos, y cinta de acero corrugado, para finalmente combinarse con una funda de PE resistente.

Estructura:

Refuerzo central: Material metálico opcional

Tubo holgado: PP u otros materiales opcionales

Material de impermeabilización del tubo holgado: Hilo de impermeabilización opcional

Material de impermeabilización del núcleo del cable: Cinta de impermeabilización opcional

Cubierta exterior: PE, blindaje de aluminio, materiales a prueba de termitas o ignífugos opcionales

Aplicaciones:

Instalación enterrada directa

Instalación de tuberías

Redes troncales y de área metropolitana

Características:

Impermeabilización en toda la longitud

Excelente resistencia a la presión

Excelente rendimiento de transmisión, mecánico y ambiental

Fácil instalación y mantenimiento

Vida útil superior a 30 años

Rendimiento de la instalación

Radio de curvatura mínimo: Instalación 25D, Operación 12.5D

Rango de temperatura: Almacenamiento -40 ～ +70 ℃, Instalación -30 ～ +70 ℃, Operación -40 ～ +70 ℃

Cable blindado de entierro directo GYTA53:

En el cable óptico GYTA53, las fibras ópticas monomodo/multimodo se colocan dentro de tubos holgados rellenos de impermeabilización. Los tubos y el relleno se enrollan alrededor de nervaduras de refuerzo para formar un núcleo óptico circular. El núcleo óptico se recubre con una capa de compuesto de aluminio y plástico (APL), que se rellena con relleno para su protección. A continuación, se recubre la capa exterior con una fina funda de polietileno (PE). Tras recubrir la funda interior con poliestireno (PSP), se recubre la capa exterior con otra funda de polietileno (PE).

Tipo de fibra: Opcional: G652D, G655C, 657A1, 50/125, 62.5/125, OM3, OM4

Aplicaciones: Adecuado para comunicaciones de larga distancia y comunicación dentro de la oficina.

Métodos de instalación: Aérea, tendido de conductos y enterrado directo. Características principales:

1. El control preciso del exceso de longitud de la fibra y el uso de trenzado SZ garantizan un excelente rendimiento mecánico y ambiental del cable óptico.

2. El material de los tubos holgados posee una excelente resistencia a la hidrólisis y una alta resistencia a la tracción, y está relleno de una grasa especial para fibra óptica, lo que proporciona una protección crucial para las fibras ópticas.

3. La estructura de doble capa de armadura y revestimiento mejora la resistencia del cable a la presión, impactos de bala y humedad, y previene eficazmente las picaduras de roedores.

4. Los siguientes métodos garantizan una excelente impermeabilidad del cable:

a) Refuerzo central de un solo cable.

b) Tubos holgados rellenos de un compuesto impermeabilizante especial.

c) Núcleo óptico relleno de una grasa especial.

d) Recubrimiento antihumedad APL.

e) Recubrimiento antihumedad PSP de doble cara.

f) Los materiales de alta calidad que bloquean el agua impiden la penetración vertical del cable.

5. Número máximo de fibras: 288 fibras.

Nota: Las dimensiones y especificaciones estructurales se pueden personalizar según los requisitos del cliente.

Rango de temperatura: Almacenamiento y funcionamiento: -40 °C a +70 °C; Instalación: -15 °C a +60 °C. Norma: Cumple con las normas YD/T 901-2009 e IEC 60794-1.

Cable blindado ligero de un solo tubo aéreo para conductos exteriores GYXTW:

En los cables ópticos GYXTW, las fibras ópticas monomodo/multimodo se colocan dentro de tubos holgados de plástico de alto módulo y rellenos. Los tubos holgados están recubiertos longitudinalmente con PSP (poliestireno) y se rellenan los huecos con material impermeabilizante para garantizar la compacidad y el rendimiento impermeabilizante longitudinal del cable. Dos alambres de acero paralelos se colocan a cada lado del núcleo de la fibra, recubiertos por una funda de PE extruido.

Tipos de fibra: G652D; G655C; 657A1; 50/125; 62,5/125; OM3; OM4 (opcional)

Aplicaciones: Aérea/Doble canal/Exterior

Características principales:

1. La longitud de fibra excedente precisa garantiza un excelente rendimiento mecánico y térmico.

2. La excelente resistencia a la hidrólisis proporciona una protección crucial para la fibra.

3. Excelente resistencia a la compresión y flexibilidad.

4. El PSP mejora la resistencia a la compresión, al impacto y a la humedad del cable.

5. Dos alambres de acero paralelos garantizan la resistencia a la tracción.

6. La cubierta de PE ofrece una excelente protección UV, es de pequeño diámetro, ligera y fácil de instalar.

Rango de temperatura:

Temperatura de funcionamiento: -40 °C a +70 °C

Temperatura de almacenamiento: -40 °C a +70 °C

Estándar:

Cumple con el estándar YD/T 769-2010

Cable óptico de enterramiento directo con tubo holgado central blindado GYXTW53：

El cable óptico GYXTW53 es un cable de tubo holgado central con cinta de acero de doble capa y cubierta de PE de doble capa. Es compacto, ligero y ofrece una excelente resistencia a la flexión, lo que facilita la instalación.

La capa de armadura de cinta de acero mejora la resistencia del cable a la presión lateral y la humedad. Dos capas de refuerzo de alambre de acero proporcionan una buena resistencia a la tracción. La cinta de acero de doble capa (PSP) mejora aún más su resistencia a la humedad. Un control de proceso único y materiales de alta calidad le otorgan al cable un excelente rendimiento mecánico y ambiental.

Características:

La estructura de sección completa con bloqueo de agua garantiza un excelente rendimiento a prueba de agua y humedad.

El lubricante especial en el interior del tubo holgado protege las fibras ópticas críticas.

Dos alambres de acero redondos paralelos resisten la tracción y la presión lateral.

Diámetro exterior pequeño, ligero y excelente resistencia a la flexión.

El tubo holgado se ubica en el centro físico del cable para facilitar su instalación y operación.

La cubierta de polietileno proporciona buena resistencia a los rayos UV.

La cubierta blindada de doble capa proporciona una mejor resistencia a la presión lateral.

Vida útil del producto superior a 30 años.

Aplicaciones:

Cables ópticos para exteriores para redes troncales, redes de área metropolitana y redes de acceso.

Métodos de tendido: Enterramiento directo, tendido en conductos.

Temperatura de funcionamiento: -40 °C a +60 °C

Radio de curvatura: El radio de curvatura estático es 10 veces el diámetro del cable.

El radio de curvatura dinámico es 20 veces el diámetro del cable.
