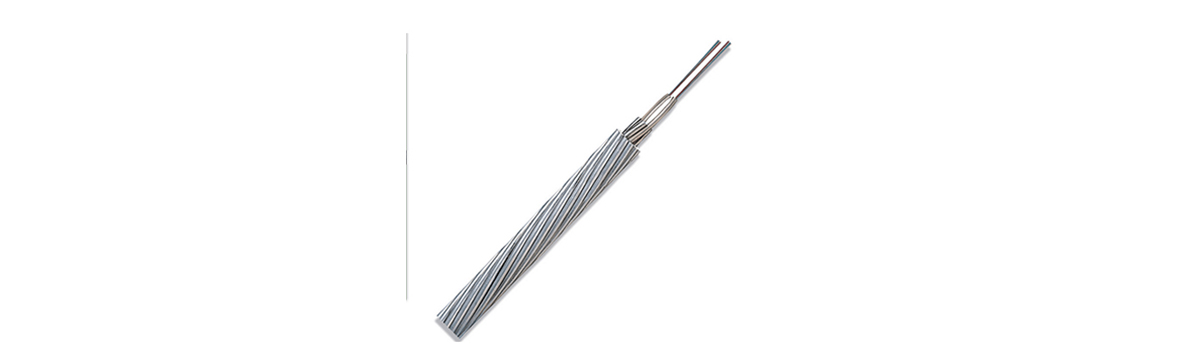

El cable de fibra óptica OPGW coloca fibras ópticas dentro del cable de tierra de una línea aérea de transmisión de alta tensión, formando una red de comunicación de fibra óptica en la línea de transmisión. Esta estructura combina las funciones de cable de tierra y comunicación. Gracias al uso de envoltura metálica, el cable de tierra del cable óptico es más fiable, estable y robusto. Al estar integrado con el cable de tierra aéreo, el plazo de construcción es más corto y el coste de construcción es menor en comparación con otras soluciones de cable óptico.

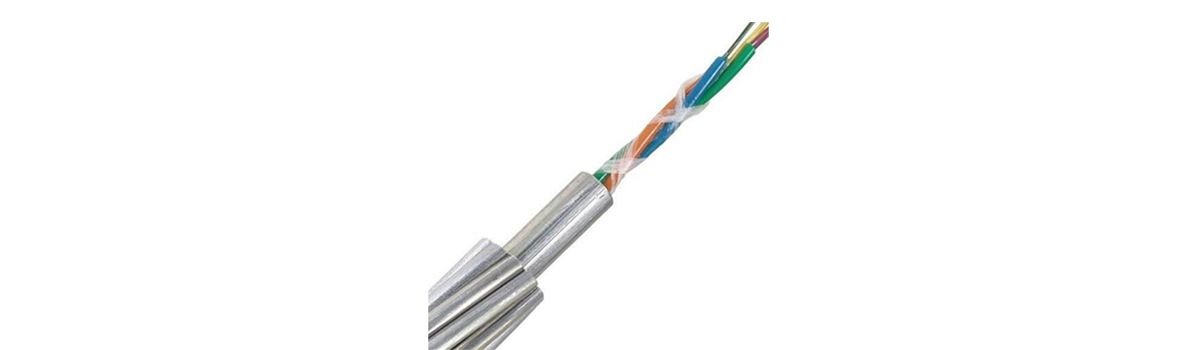

Fabricado con tubos de acero inoxidable de alta calidad, este tubo está relleno de un compuesto impermeabilizante para proteger eficazmente la fibra óptica.
Presenta una estructura compacta y alta resistencia a la tracción.
La corriente de cortocircuito minimiza las interferencias con la red eléctrica y las redes de comunicación.
Con especificaciones similares a las de los cables de tierra convencionales, su instalación es muy sencilla y puede sustituir directamente los cables de tierra existentes.

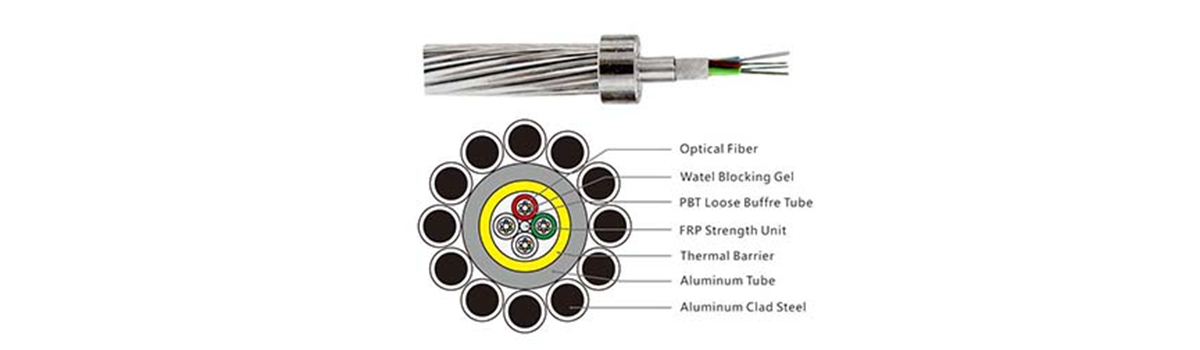

Los cables de tierra aéreos compuestos de fibra óptica OPGW utilizan tubos de aluminio PBT.
El cable de tierra aéreo compuesto de fibra óptica de tubo holgado PBT (OPGW) está fabricado con una o dos capas de alambre de acero revestido de aluminio (ACS) o una mezcla de alambre de acero ACS y alambre de acero de aleación de aluminio. Presenta una excelente resistencia a la corrosión, un material y una estructura uniformes, y una excelente resistencia a la fatiga por vibración.
Nombre del producto: Cable de tierra aéreo compuesto de fibra óptica de tubo holgado PBT (OPGW)
Tipo de fibra: Opcional: G652D, G655C, 657A1, 50/125, 62.5/125, OM3, OM4
Número de núcleos: 2-72
Áreas de aplicación: Renovación de líneas eléctricas antiguas y líneas de baja tensión; zonas costeras con alta contaminación química.
OPGW se utiliza principalmente para comunicaciones de energía y accesorios, protección de relés, transmisión automática de energía y se instala junto con líneas de alto voltaje.
El cable aéreo de tierra compuesto de fibra óptica (OPGW) está compuesto por capas dobles o triples de cable trenzado de acero revestido de aluminio (ACS) o una combinación de ACS y cable trenzado de aleación de aluminio. Su diseño cumple plenamente con los requisitos de las líneas eléctricas más comunes.
Tipos de fibra óptica: Opcional: G652D, G655C, 657A1, 50/125, 62.5/125, OM3, OM4
Número de núcleos de fibra: Hasta 96 núcleos
Rango de tensión aplicable: Líneas eléctricas con niveles de tensión de 110 kV e inferiores
Aplicaciones: Se utiliza comúnmente en líneas aéreas de nueva construcción. Puede satisfacer las necesidades de líneas de transmisión de fibra óptica a gran escala y de ultra alta tensión (UHV). Puede proporcionar protección contra rayos mediante la transmisión de grandes corrientes de cortocircuito por falla.

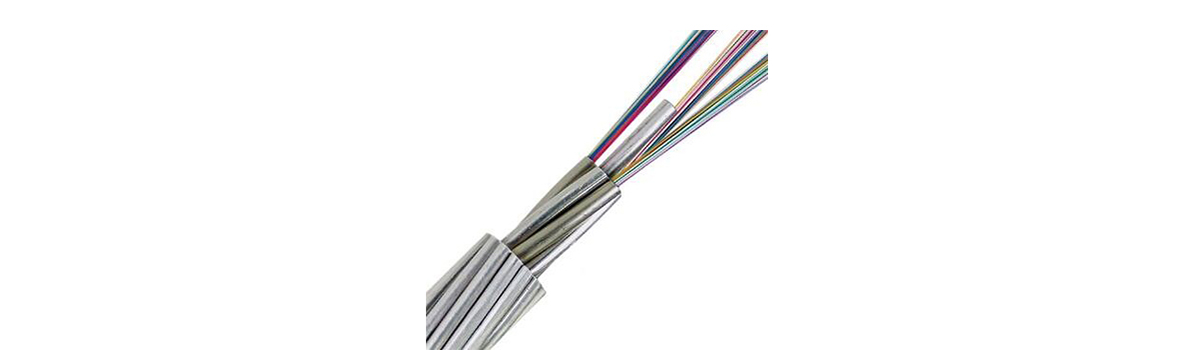

El cable aéreo de tierra compuesto de fibra óptica (OPGW) se utiliza principalmente para comunicaciones eléctricas y sus accesorios, protección de relés, transmisión automática e instalación de líneas de alta tensión. Su núcleo es un tubo de acero revestido de aluminio, envuelto con una capa simple o doble de alambre de acero revestido de aluminio.
(ACS) o una combinación de alambre de acero revestido de aluminio y alambre de aleación de aluminio. El diseño del tubo de acero revestido de aluminio aumenta la sección transversal del aluminio, logrando así un mejor rendimiento de protección contra corrientes de falla y rayos. Es adecuado para líneas de transmisión con altos requisitos de diámetro y corriente de falla.
Tipo de fibra: Opcional: G652D, G655C, 657A1, 50/125, 62.5/125, OM3, OM4
Rango de aplicación: Aérea, exterior
Rango de tensión aplicable: Líneas de transmisión con niveles de tensión de 220 kV y superiores
Áreas de aplicación:
Renovación de líneas de transmisión antiguas y líneas de baja tensión; Zonas industriales químicas costeras con fuerte contaminación química
El cable OPGW (Cable de Tierra Aéreo Compuesto de Fibra Óptica) se utiliza principalmente en comunicaciones eléctricas y sus accesorios, protección de relés, transmisión automática de energía y se instala junto con líneas de alta tensión.

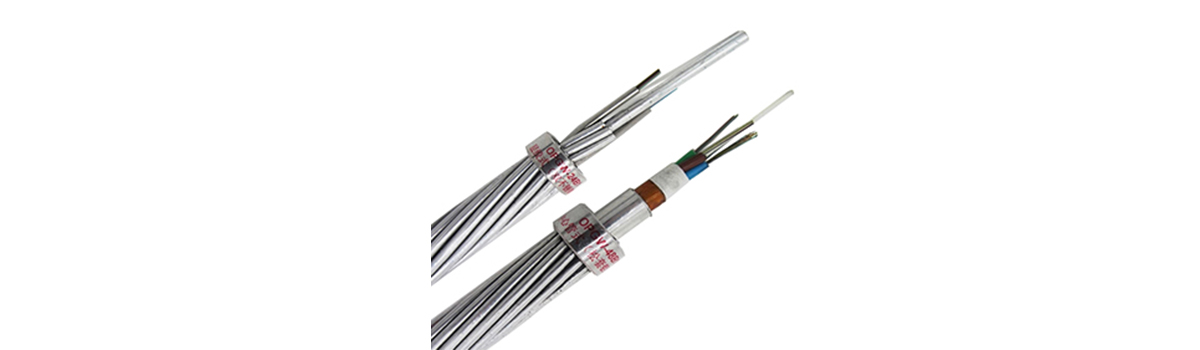

Consiste en un tubo central de acero inoxidable revestido con una o dos capas de alambre de acero revestido de aluminio (ACS), o una combinación de alambre ACS y alambre de aleación de aluminio. El OPGW es el cable óptico más utilizado, diseñado para satisfacer plenamente las necesidades de las líneas eléctricas más comunes.
Tipo de fibra: G652D; G655C; 657A1; 50/125; 62,5/125; OM3; OM4 (opcional)
Aplicaciones:
Reemplazo de cables de tierra existentes y modernización de líneas antiguas.
Ideal para líneas de baja tensión, como GJ50/70/90, etc.
| OPGW con tubo de aluminio PBT | |||||
| Especificación | Recuento de fibra | Diámetro (mm) | Peso (kg/km) | RTS(KN) | Cortocircuito (KA2s) |
| OPGW-113(87.9;176.9) | 48 | 14.8 | 600 | 87.9 | 176.9 |
| OPGW-70（81; 41） | 24 | 12 | 500 | 81 | 41 |
| OPGW-66(79;36) | 36 | 11.8 | 484 | 79 | 36 |
| OPGW-77(72;36) | 36 | 12.7 | 503 | 72 | 67 |
| Diseños típicos de tubos trenzados de acero inoxidable OPGW | |||||
| Diseño típico para doble capa: | |||||
| Especificación | Recuento de fibra | Diámetro (mm) | Peso (kg/km) | RTS(KN) | Cortocircuito (KA2s) |
| OPGW-89[55.4;62.9] | 24 | 12.6 | 381 | 55.4 | 62.9 |
| OPGW-110[90.0;86.9] | 24 | 14 | 600 | 90 | 86.9 |
| OPGW-104[64.6;85.6] | 28 | 13.6 | 441 | 64.6 | 85.6 |
| OPGW-127[79.0;129.5] | 36 | 15 | 537 | 79 | 129.5 |
| OPGW-137[85.0;148.5] | 36 | 15.6 | 575 | 85 | 148.5 |
| OPGW-145[98.6;162.3] | 48 | 16 | 719 | 98.6 | 162.3 |
| Diseño típico para tres capas: | |||||
| Especificación | Recuento de fibra | Diámetro (mm) | Peso (kg/km) | RTS(KN) | Cortocircuito (KA2s) |
| OPGW-232[343.0;191.4] | 28 | 20.15 | 1696 | 343 | 191.4 |
| OPGW-254[116.5;554.6] | 36 | 21 | 889 | 116.5 | 554.6 |
| OPGW-347[366.9;687.7] | 48 | 24.7 | 2157 | 366.9 | 687.7 |
| OPGW-282[358.7;372.1] | 96 | 22.5 | 1938 | 358.7 | 372.1 |
| Diseños típicos de OPGW de tubos de acero inoxidable recubiertos con AL central | |||||
| Diseño típico para una sola capa | |||||
| Especificación | Recuento de fibra | Diámetro (mm) | Peso (kg/km) | RTS(KN) | Cortocircuito (KA2s) |
| OPGW-80(82.3;46.8) | 24 | 11.9 | 504 | 82.3 | 46.8 |
| OPGW-70(54.0;8.4) | 24 | 11 | 432 | 70.1 | 33.9 |
| OPGW-80(84.6;46.7) | 48 | 12.1 | 514 | 84.6 | 46.7 |
| Typical Design for Double Layer | |||||
| Especificación | Recuento de fibra | Diámetro (mm) | Peso (kg/km) | RTS(KN) | Cortocircuito (KA2s) |
| OPGW-143(87.9;176.9) | 36 | 15.9 | 617 | 87.9 | 176.9 |
| Diseños típicos de OPGW de tubos sueltos centrales de acero inoxidable | |||||
| Diseño típico para una sola capa: | |||||
| Especificación | Recuento de fibra | Diameter (mm) | Peso (kg/km) | RTS (KN) | Cortocircuito (KA2s) |
| OPGW-32(40.6;4.7) | 12 | 7.8 | 243 | 40.6 | 4.7 |
| OPGW-42(54.0;8.4) | 24 | 9 | 313 | 54 | 8.4 |
| OPGW-42(43.5;10.6) | 24 | 9 | 284 | 43.5 | 10.6 |
| OPGW-54(55.9;17.5) | 36 | 10.2 | 394 | 67.8 | 13.9 |
| OPGW-61(73.7;175) | 48 | 10.8 | 438 | 73.7 | 17.5 |
| OPGW-61(55.1;24.5) | 48 | 10.8 | 358 | 55.1 | 24.5 |
| OPGW-68(80.8;21.7) | 54 | 11.4 | 485 | 80.8 | 21.7 |
| OPGW-75(54.5;41.7) | 60 | 12 | 459 | 63 | 36.3 |
| OPGW-76(54.5;41.7) | 60 | 12 | 385 | 54.5 | 41.7 |
| Diseño típico para doble capa: | |||||
| Especificación | Recuento de fibra | Diameter (mm) | Peso (kg/km) | RTS (KN) | Cortocircuito (KA2s) |
| OPGW-96(121.7;42.2) | 12 | 13 | 671 | 121.7 | 42.2 |
| OPGW-127(141.0;87.9) | 24 | 15 | 825 | 141 | 87.9 |
| OPGW-127(77.8;128.0) | 24 | 15 | 547 | 77.8 | 128 |
| OPGW-145(121.0;132.2) | 28 | 16 | 857 | 121 | 132.2 |
| OPGW-163(138.2;183.6) | 36 | 17 | 910 | 138.2 | 186.3 |
| OPGW-163(99.9;213.7) | 36 | 17 | 694 | 99.9 | 213.7 |
| OPGW-183(109.7;268.7) | 48 | 18 | 775 | 109.7 | 268.7 |
| OPGW-183(118.4;261.6) | 48 | 18 | 895 | 118.4 | 261.6 |
Presentación del producto: cuando los clientes preguntan por el producto, les proporcionaremos una presentación detallada del producto, incluidos los parámetros técnicos, el alcance de aplicación y otra información, para ayudarlos a comprender mejor el producto.
Personalización de la solución: según las necesidades específicas de los clientes, brindaremos servicios de personalización de soluciones personalizados para satisfacer sus requisitos específicos.
Inspección y aceptación de muestras: Garantizamos que cada lote de cables producidos se somete a una estricta inspección y aceptación en fábrica.
Soporte técnico: Brindaremos un equipo de soporte técnico profesional para resolver los problemas técnicos que encuentren los clientes durante la selección y el uso del producto.
Seguimiento de pedidos: Estableceremos un sistema integral de seguimiento de pedidos y actualizaremos el estado de los pedidos de los clientes de manera oportuna para garantizar que los clientes puedan realizar un seguimiento del progreso de sus pedidos.
Capacitación sobre el producto: Brindaremos a los clientes capacitación sobre el uso del producto, incluidos los métodos de operación del producto, el mantenimiento y otro contenido, para ayudarlos a usar mejor el producto.
Línea directa de servicio posventa: Estableceremos una línea directa de servicio posventa las 24 horas para brindarles a los clientes soporte técnico y consulta de servicio las 24 horas, los 7 días de la semana, realizar un seguimiento oportuno de las necesidades de servicio posventa de los clientes y garantizar que los problemas de los clientes se resuelvan de manera oportuna. manera.
Encuesta de satisfacción posventa: Realizaremos encuestas de satisfacción posventa periódicas para comprender la satisfacción del cliente con nuestro servicio posventa y mejorar continuamente la calidad del servicio en función de los comentarios de los clientes.La empresa tiene la capacidad de producir 100.000 kilómetros de diversos tipos de alambres y cables anualmente.
