Diseñado para adaptarse a conductores existentes, disponible con hasta 144 núcleos, adecuado para líneas de distribución o transmisión con un rango de voltaje de 36 a 245 kV.

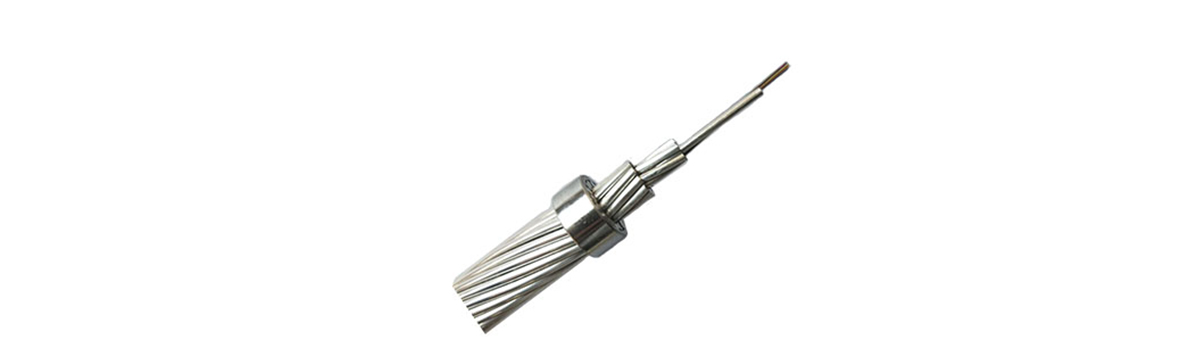

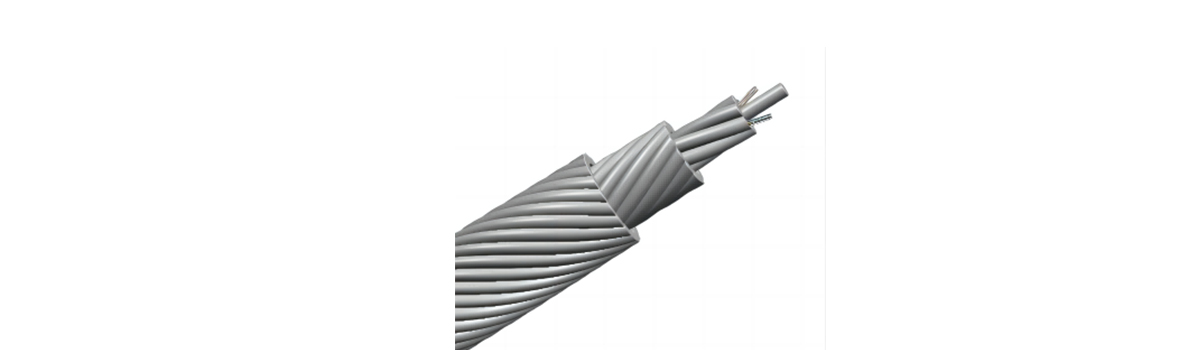

El Conductor de Fase Compuesto de Fibra Óptica (OPPC) es un cable óptico que integra fibras ópticas en un conductor de fase.
El OPPC aprovecha al máximo los recursos de línea propios del sistema eléctrico, evitando conflictos con el entorno externo en términos de recursos de frecuencia, coordinación de línea y compatibilidad electromagnética. Se trata de un nuevo tipo de cable óptico dedicado a la comunicación eléctrica. En la década de 1980, algunos países permitieron el uso de OPPC en sistemas eléctricos por debajo de 200 kV y ya está operativo en Europa y América.
Actualmente, la red eléctrica de mi país utiliza generalmente transmisión trifásica, y la comunicación eléctrica suele seguir los métodos tradicionales. Si se sustituye una fase de un sistema de transmisión trifásico por un OPPC, formando un sistema de transmisión trifásico compuesto por dos conductores y un OPPC, se pueden resolver los problemas de automatización, control y comunicación sin necesidad de instalar líneas de comunicación adicionales, y se puede mejorar significativamente la calidad y la cantidad de la transmisión eléctrica.
La construcción OPPC puede referirse a las especificaciones de diseño de OPGW y conductores trifásicos, como la tensión de flecha, el cálculo de puntos de suspensión, los paneles de distribución y el tramo.
La construcción OPPC requiere separar las unidades de fibra óptica de los conductores de fase de operación. Esto implica la conexión de fibra óptica y la tecnología de separación optoelectrónica, lo que impone altas exigencias a la tecnología de conexión y al aislamiento de alta tensión.
Las cajas de conexión OPPC se diferencian de las de otros cables ópticos, ya que se dividen en cajas de conexión de transición y cajas de conexión de terminales. Basándonos en productos extranjeros consolidados, hemos desarrollado productos similares de forma independiente.
Actualmente, nuestra empresa ha operado con éxito múltiples líneas de diferentes niveles de tensión, incluyendo 10 kV, 35 kV, 110 kV y 220 kV. La primera línea OPPC se ha puesto en funcionamiento en la central eléctrica de Hukeng.
| Lista de verificación del modelo entre OPPC y LGJ | ||||||||||
| Modelo | Área seccional nominal mm2 | Número estructurado/diámetro (mm) | Área seccional calculada (mm2) | Diámetro exterior (mm) | La resistencia de CC es menor que (Q/Km) | Resistencia a la tracción nominal (KN) | Masa calculada (kg/km) | |||
| Aluminum | Steel | Aluminum | Steel | Total | ||||||
| J L7G1A-95/20 | 95/20 | 7/4.16 | 7/1.85 | 96.09 | 18.8Z | 113.96 | 13.9 | 0.302 | 37.24 | 408.2 |
| OPPC-24B1- 95/20 | 95/20 | 9/3.5 | 1/2.4LB20; 5/2.4LB27: | 96.51 | 17.64 | 113.73 | 14.2 | 0.2936 | 38.68 | 418.6 |
| J L/G1 A-95/55 | 95/55 | 12/3.20 | 7/3.20 | 108.73 | 56.3 | 152.81 | 16 | 0.2992 | 77.85 | 706.1 |
| OPPC-24B1- 95/55 | 95/55 | 13/3.05 | 1/3.5LB20; 5/3.4LB2 | 115.67 | 41.26 | 150 | 16.4 | 0.2541 | 80.2 | 652.2 |
| JL/G1A- 120/20 | 120/20 | 26/2.38 | 7/1.85 | 122.96 | 18.82 | 134.49 | 15.1 | 0.2496 | 42.26 | 466.1 |
| OPPC-24B1- 120/20 | 120/20 | 8/4.3 | 1/2.4LB20; 5/2.4LB20; | 122.48 | 20.36 | 143.32 | 15.8 | 0.2301 | 51.2 | 515.8 |
| JLZG1AT20/25 | 120/25 | 7/4.72 | 7/2.10 | 123.54 | 24.25 | 146.73 | 15.7 | 0.2346 | 47.96 | 525.7 |
| OPPC-24B1- 120/25 | 120/25 | 8/4.3 | 1/2.5LB20; 5/2.5LB20; | 145.68 | 22.09 | 145.63 | 16.1 | 0.2287 | 53.9 | 532 |
| JMG1A-150/20 | 150/20 | 24/2.78 | 7/1.85 | 146.61 | 18.82 | 164.5 | 16.7 | 0.1981 | 46.78 | 548.5 |
| OPPC-24B1-1 50/20 | 150/20 | 30/2.4 | 1/2.5LB27; 5/2.5LB2 | 148.86 | 18.56 | 165.17 | 17.1 | 0.1942 | 47.31 | 566.8 |
| JL/G1A-150/25 | 150/25 | 26/2.70 | 7/2.10 | 156.1 | 24.25 | 173.11 | 17.1 | 0.194 | 53.67 | 600.1 |
| OPPC-24B1- 150/25 | 150/25 | 30/2.5 | 1/2.5LB23; 5Z2.5LB23 | 147.26 | 20.62 | 176.71 | 17.5 | 0.1824 | 54.63 | 609.5 |
| JL/G1A-150/35 | 150/35 | 30/2.50 | 7/2.50 | 157.22 | 34.36 | 181.62 | 17.5 | 0.1962 | 64.94 | 675 |
| OPPC-24B1- 150/35 | 150/35 | 30/2.55 | 1/2.60LB14; 5/2.55LB14; | 187.03 | 26.83 | 184.05 | 17.9 | 0.1803 | 69.25 | 660.9 |
| JL/G1A-185Z25 | 185/25 | 24/3.15 | 7/2.10 | 187.88 | 24.25 | 211.28 | 18.9 | 0.1543 | 59.23 | 704.9 |
| OPPC-24B1- 185/25 | 185/25 | 28/2.85 | 1Z2.60LB23; 5/2.55LB23; | 181.34 | 21.59 | 209.47 | 19.1 | 0.1519 | 60.4 | 704.2 |
| JL/G1A-185/30 | 185/30 | 26/2.98 | 7/2.32 | 186.28 | 29.59 | 210.93 | 18.9 | 0.1592 | 64.56 | 731.4 |
| OPPC-24B1- 185/30 | 185/30 | 28/2.85 | 1/2.6LB20; 5/2.5LB20: | 184.73 | 22.98 | 209.27 | 19 | 0.153 | 67.14 | 714.1 |
| JL/G1A-185/45 | 185/45 | 30/2.80 | 7/2.80 | 193.94 | 43.1 | 227.83 | 19.6 | 0.1564 | 80.54 | 846.7 |
| OPPC-24B1- 185/45 | 185/45 | 32/2.7 | 1/3.1 LB20; 5/3.0LB20; | 244.29 | 32.17 | 226.11 | 19.9 | 0.1463 | 82.62 | 812.4 |
| J MG1A- 240/30 | 240/30 | 24/3.60 | 7/2.40 | 251.64 | 31.67 | 275.96 | 21.6 | 0.1181 | 75.19 | 920.7 |
| OPPC-24B1- 240/30 | 240/30 | 26/3.45 | 1/2.7LB20; 5/2.7LB20 | 300.09 | 25.76 | 277.41 | 21.9 | 0.1136 | 81.33 | 918.3 |
| J UG1A- 300/40 | 300/40 | 24/3.99 | 7/2.66 | 305.47 | 38.9 | 338.99 | 23.9 | 0.0961 | 92.36 | 1131 |
| OPPC-24B1- 300/40 | 300/40 | 26/3.8 | 1/3.0LB20; 5/30LB20 | 390.88 | 31.81 | 337.28 | 24.2 | 0.0935 | 98.07 | 1118 |
| J UG1A- 400/35 | 400/35 | 48/3.22 | 7/2.50 | 394.57 | 34.36 | 425.24 | 26.8 | 0.0739 | 103.67 | 1347.5 |
| OPPC-24B1- 400/35 | 400/35 | 54/3.0 | 1/3.1LB23 5/3.0LB23 | 488.58 | 30.02 | 424.59 | 27.1 | 0.0728 | 105.01 | 1350.6 |
| JL/G1A-500/45 | 500/45 | 48/3.60 | 7/2.80 | 491.91 | 43.1 | 531.68 | 30 | 0.0591 | 127.31 | 1685.5 |
| OPPC-24B1- 500/45 | 500/45 | 54/3.35 | 1/3.4LB23; 5/3.35LB23: | 96.09 | 37.2 | 529.11 | 30.2 | 0.0584 | 130.62 | 1680.4 |
